歯車式計算機の実用化・量産化が進んだのは19世紀である。フランスのコルマー(Charles Xavier Thomas de Colmar、1785-1870)がアリスモメーターという計算機を発明し、1820年に特許を取得している。同機は、ライプニッツの計算機と同じく段付き歯車を利用したタイプのものであったが、1825年から65年までの40年間に約500台、1865年から1878年までの13年間に約1000台が売れるなど一定の量産がなされるとともに、数多くの類似品が出回った。
1870年代には、スウェーデンのオドネル(Willgodt Theophil Odhner、1845-1905)やアメリカのボールドウィン(Frank Stephen Baldwin、1838-1925)らが、段付き歯車の代わりにピン歯車を利用するようにアリスモメーターを改良し、より大きな数を扱うことができるようにしている。オドネルは1878年に、ボールドウィンは1875年にそれぞれ特許を取得しているが、オドネルの改良機の方がボールドウィンのものよりも頑丈で結果を読み取りやすかったことによってより広く社会的に使われるようになった。
段付き歯車(stepped drum)

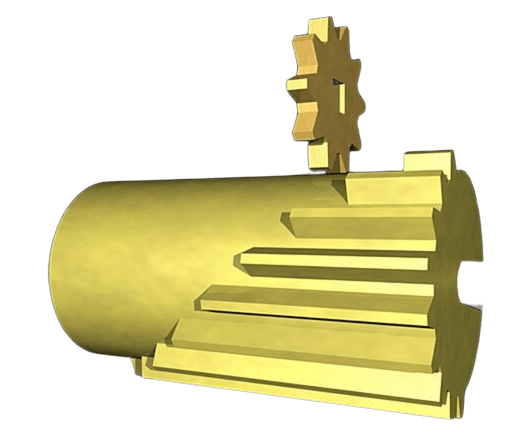

段付き歯車とは、下図のように、長さが異なる9つの歯を円筒に付けたものであり、円形歯車と組み合わせて用いる。計算機で「1」を設定すると1つの歯が、「2」を設定すると2つの歯が円形歯車とかみ合うように設計されている。
下図ような配置であれば、段付き歯車の7つの歯が円形歯車とかみ合うことになる
下図ような配置であれば、段付き歯車の7つの歯が円形歯車とかみ合うことになる
［図の出典］
元の図から、歯車の軸および背景色を取り除いた。
https://commons.wikimedia.org/wiki/File:Staffelwalzeprinzipbha.jpg
ピン歯車(pin wheel)

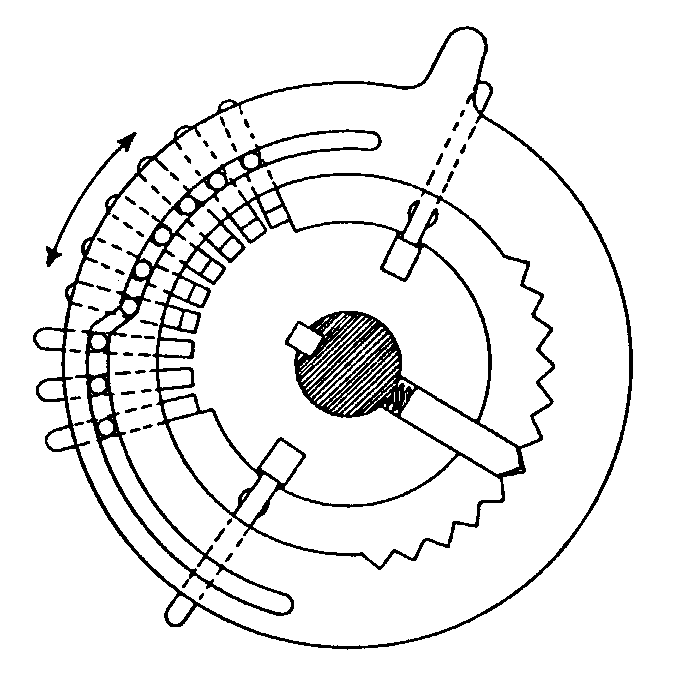

ピン歯車とは、引き込み式のピン（可動ピン）が内部に9つ取り付けられた歯車である。計算機で「1」を設定すると1つのピンが、「2」を設定すると2つのピンが突き出た状態になるように設計されている。
下図では、3つのピンが突き出た状態になっている。
下図では、3つのピンが突き出た状態になっている。
［図の出典］
https://commons.wikimedia.org/wiki/File:Roue_%C3%A0_nombre_de_dents_variables.png
